一片12英寸的晶圆,一层薄到微米级的压电薄膜,正在撬动中国MEMS传感器产业的格局。

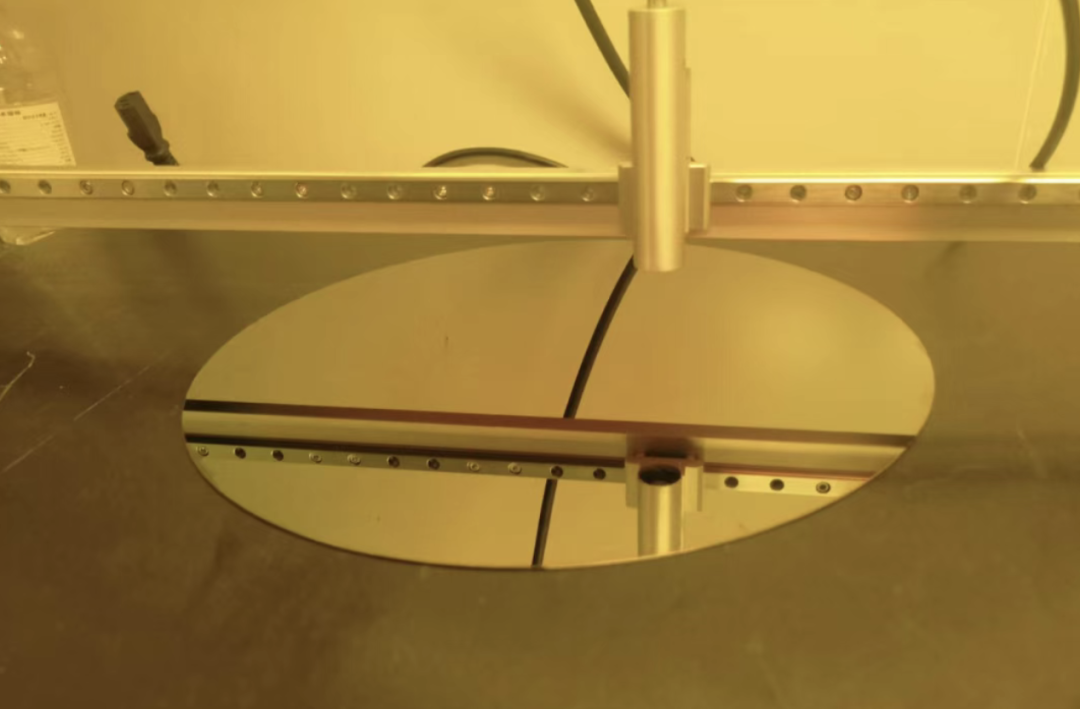

近日,广州增芯科技与西安电子科技大学彭彪林教授团队联合宣布,采用溶胶-凝胶技术,成功研制出全球首片12英寸PZT(锆钛酸铅)压电薄膜晶圆。这不仅是实验室的论文成果,更是一枚可以直接进入半导体产线流片的工程化晶圆。

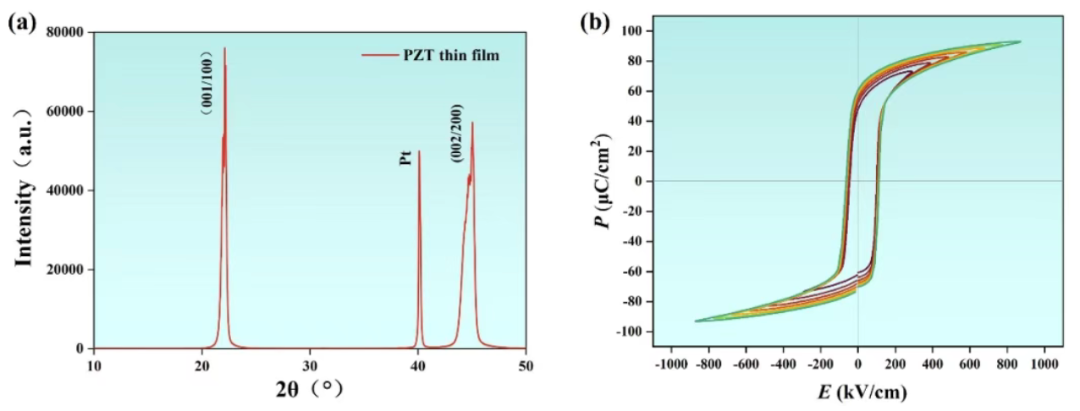

在MEMS传感器核心材料长期被海外垄断的背景下,这片晶圆的诞生,标志着中国在压电薄膜材料领域实现了从追赶到并跑的跨越。 01 理解这片晶圆的意义,需要先理解PZT在传感器中的角色。MEMS传感器是物联网、汽车电子、消费电子的感知神经末梢,而PZT压电薄膜是其最核心的驱动与感知材料。它承担着。智能手机的陀螺仪、汽车胎压监测、打印头喷墨阵列——这些精密器件能正常工作,都离不开PZT薄膜。 长期以来,大尺寸、高质量PZT压电薄膜的制备技术掌握在少数海外企业手中。市场上主流的8英寸PZT晶圆由日本、欧洲企业主导,12英寸更是技术无人区。增芯科技与西电的这次突破,不只是把晶圆做大了一圈,而是将中国在压电薄膜领域的技术能力推到了全球前沿。 PZT压电薄膜性能:(a)取向高度一致的PZT压电薄膜XRD图谱;(b) 极化-电场曲线 02 PZT压电薄膜性能:(a)取向高度一致的PZT压电薄膜XRD图谱;(b) 极化-电场曲线 为什么“12英寸”如此关键?半导体行业的逻辑是,晶圆尺寸越大,单颗芯片成本越低。12英寸晶圆面积是8英寸的2.25倍,一片晶圆可切割的MEMS芯片数量翻倍,直接摊薄制造成本。但12英寸PZT薄膜的制备难度呈指数级上升。 溶胶-凝胶工艺需要在12英寸面积上将PZT薄膜厚度控制在微米级,且厚度非均匀性要控制在极低水平。大面积成膜时,溶液涂布不均、热处理应力开裂、成分偏析等问题都会成倍放大。 此次合作能突破12英寸关口,得益于两个关键因素。 增芯科技作为国内MEMS制造领域的新锐力量,提供了产业级的12英寸MEMS工艺平台; 彭彪林教授团队在铁电、压电薄膜领域深耕多年,对溶胶-凝胶工艺的化学反应机理和微观结构调控有深厚积累。这是一次产业平台与学术前沿的精准对接。 03 打破垄断:从材料源头解决“卡脖子” PZT压电薄膜的突破,对国内MEMS产业的意义在于解决了上游核心材料的自主可控。过去,国内MEMS代工厂采购的8英寸PZT晶圆高度依赖进口,存在供应周期长、价格昂贵的痛点,尤其在高端传感器领域,材料端随时有被限制供应的隐患。 如今,12英寸PZT晶圆实现国产化,意味着国内MEMS产线可以用上本土供应的高性能压电材料。这不仅降低了材料成本,更确保了供应链安全。 从产业化角度看,12英寸晶圆与国际主流MEMS产线设备完全兼容,可以直接进入现有半导体制造流程,无需下游客户额外改造设备。这一特性至关重要——技术突破如果不能融入现有产业链,就只能停留在论文里。增芯科技的12英寸PZT晶圆,从诞生之初就带着产业化的基因。 PZT压电薄膜在MEMS及传感器领域的应用,包括MEMS喷墨打印头、MEMS风扇、微泵、微镜、微型扬声器、超声换能器、陀螺仪等 04 压电薄膜的增量市场:MEMS之后还有想象空间 12英寸PZT压电薄膜的突破,打开的不仅是MEMS传感器这一既有市场。压电薄膜的应用边界正在持续拓展。 在微执行器领域,PZT薄膜可实现精密流体控制,用于医疗给药芯片和工业打印喷头; 在微能量采集领域,利用压电效应将环境振动转化为电能,为无线传感器节点自供电; 在高频超声器件方面,PZT薄膜是高分辨率医学超声成像探头和工业无损检测系统的核心组件。 随着物联网和人工智能的普及,微执行器、微能量采集器和超声器件的需求也在快速攀升。12英寸PZT晶圆为这些前沿应用提供了低成本、高性能的材料平台。实验室到量产的最后一公里仍需时间,但至少从材料端来看,门槛已被跨越。 05 结语 增芯科技与西安电子科技大学的联合成果,其分量不仅仅停留在“技术突破”这四个字上。它是一枚可以交付代工厂流片的量产级产品,它的问世让国产MEMS产业链补上了一块长期缺失的关键拼图。从8英寸到12英寸,不是简单的尺寸放大,而是在材料制备、工艺控制和工程化落地能力上的全面进阶。在MEMS传感器这个由海外巨头主导的精密世界里,一片PZT压电薄膜晶圆的诞生,为中国企业赢得了一张站在牌桌前的入场券。 (声明:文章由真人撰写,仅代表个人观点的输出。数据来源:广州增芯科技有限公司及西安电子科技大学官方联合新闻稿及中国传感器产业联盟公开报告行业统计、Omdia、Yole Développement等第三方机构公开报告。如需转载,请后台私信。)PZT压电薄膜:MEMS传感器的“心脏”材料
